İmpuls generator. (Puls generator)

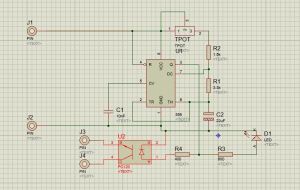

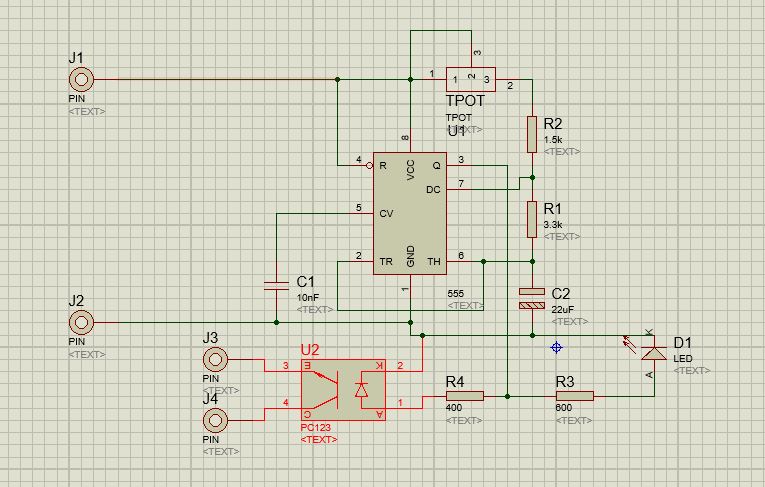

Salam dostlar. Bu yazımda sizlərlə kiçik bir dövrəni paylaşmaq istəyirəm. Dövrədə istifadə olunan mikrosxem NE555-dir. İnternetdən NE555 ilə çox sayda maraqlı dövrəl tapa bilərsiniz. Bu dövrədə gördüyünüz kimi aşağıdakı detallar istifadə olunub:

4xRezistor

1xPotensiometr 50k

2xKondensator

1xLED

1xPC123 (Optik bağlayıcı)

1xNE555

Dövrədə J1 + 9V, J2 isə – (Ground) dur.

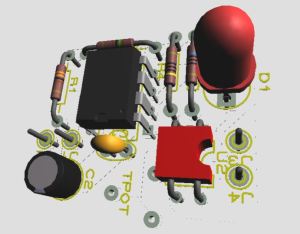

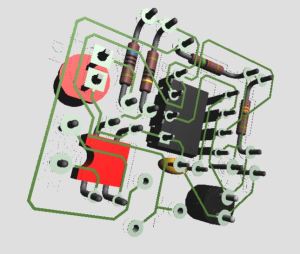

Dövrənin PCB çap şəkillərini keçiddən endirə bilərsiniz. Detalların çap şəklini isə bu keçiddən endirin.

1

3
2
4
