V-I Test cihazı

osSalam dostlar bu dəfəki yazımda sizlərə yaxın günlərdə yığıb test etdiyim bir cihazı təqdim etmək istəyirəm. VI test cihazı müxtəlif detalların Volt Amper xarakteristikasına görə əyrilərini osilloqrafın ekranında əks etdirir. Bunun üçün bizə tək Y oxuna həssas deyil X və Y oxlarına həssas bir osilloqraf lazımdır. Bunun üçün biraz axtarış edib köhnə model osilloqraflardan tapa bilərsiniz. Mən 30 AZN-ə gördüyünüz SSR-i istehsalı N3013 osilloqrafını tapmışam.

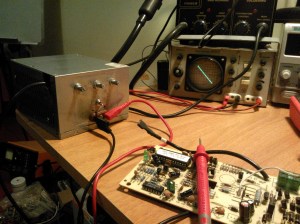

WP_000428Cihazın hazırlanma mərhələsində çəkilmiş bəzi şəkilləri paylaşıram.

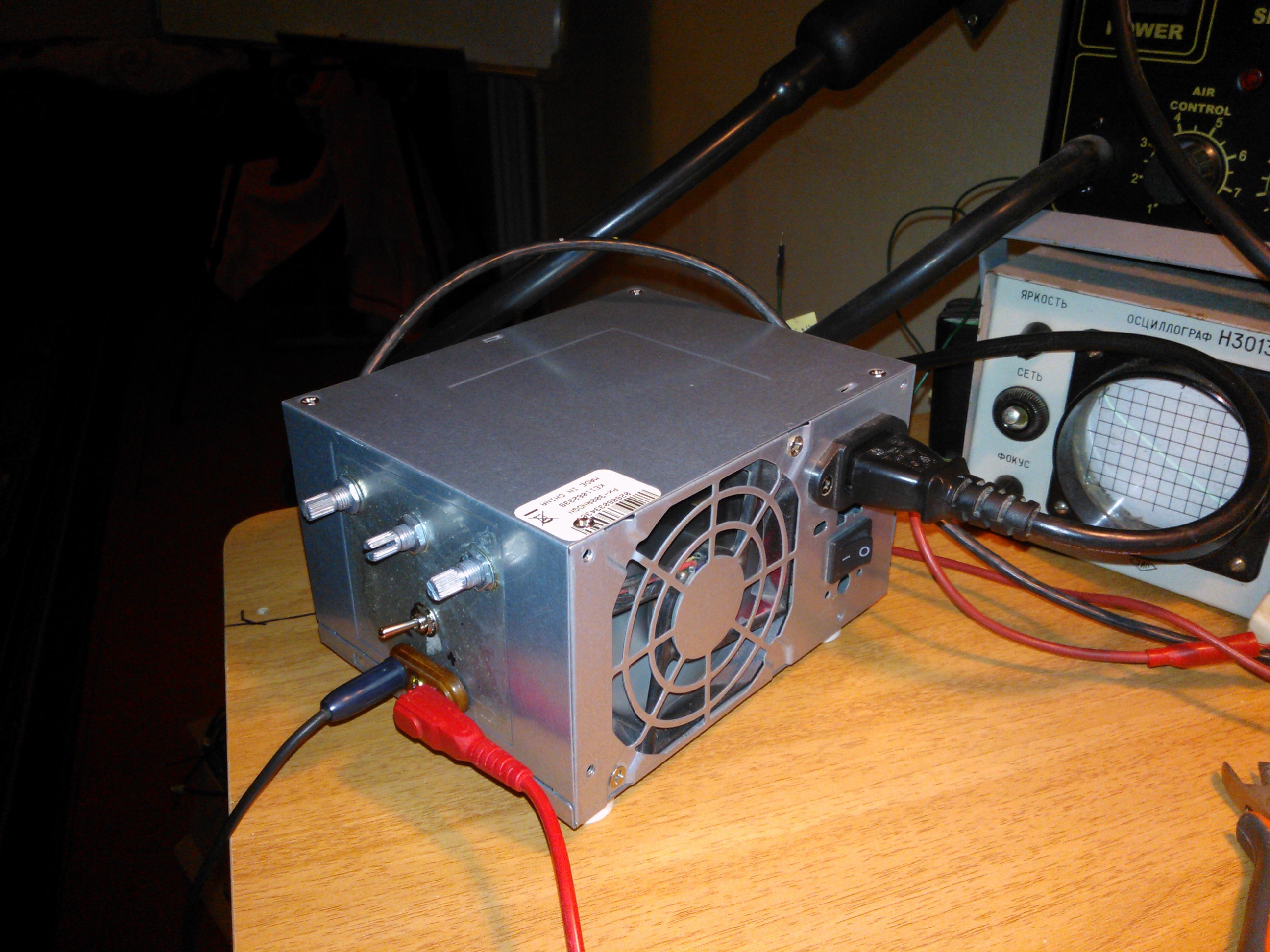

Gördüyünüz kimi dövrəni bitirdikdən sonra komputer qida blokunun qutusunda rahatlıqla yerləşdirmək olar. Dövrə ilə əlaqəli bütün sənədləri bu keçiddən endirin. Əlavə sualınız olarsa şərhlərə yaza bilərsiniz.

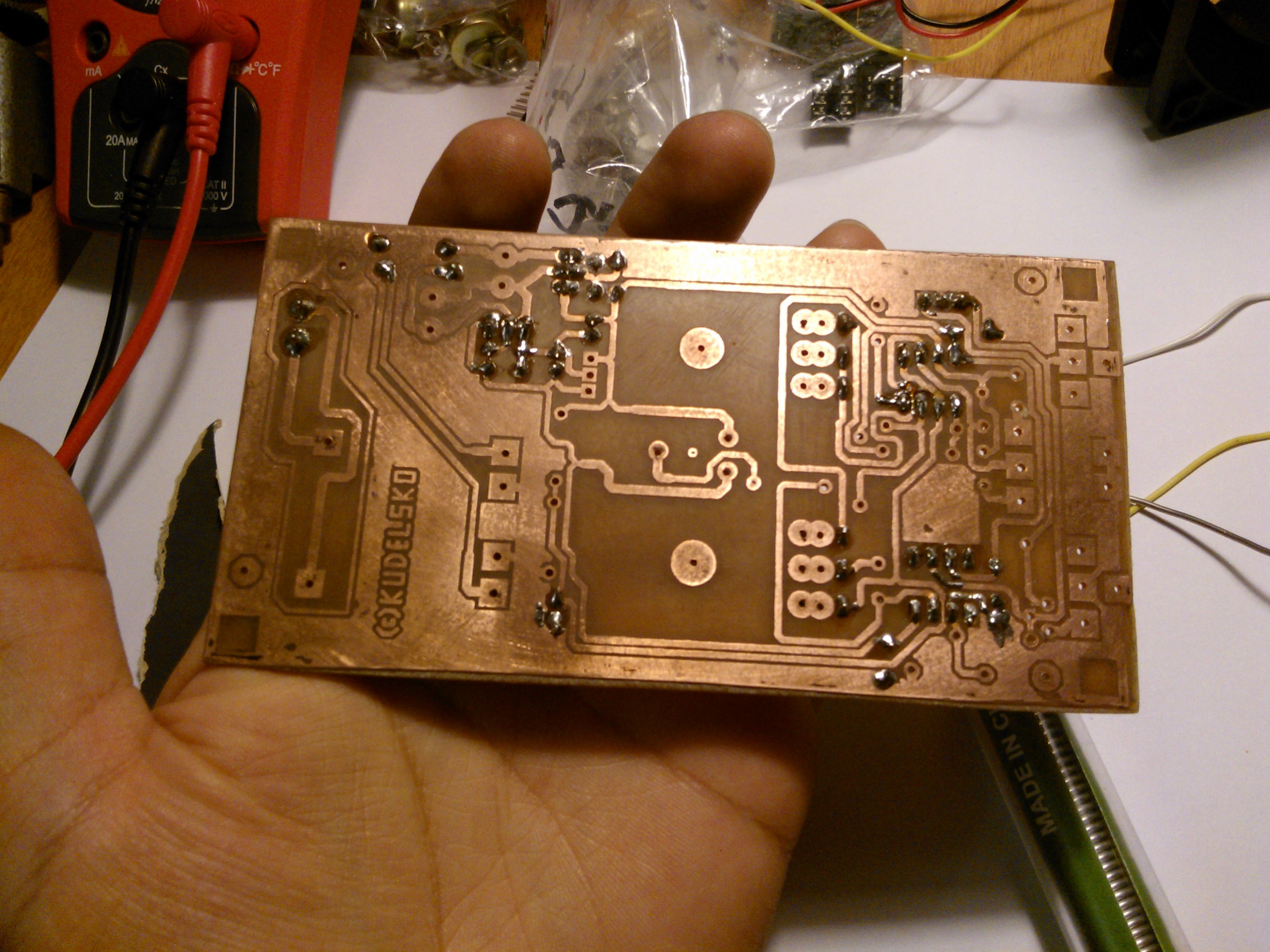

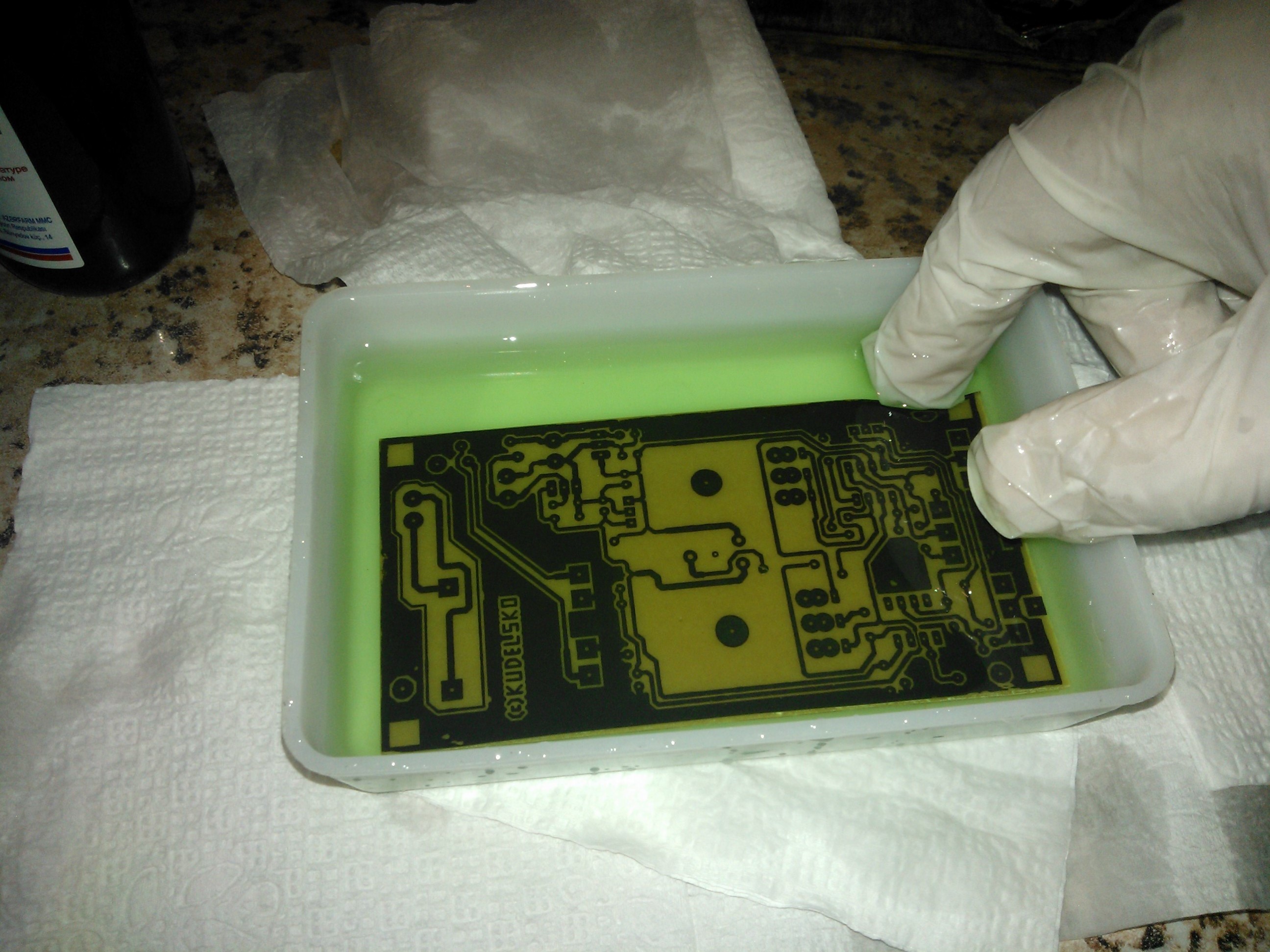

PCB-nin turşu məhlulunda hazırlanması Hazırlanmış PCB

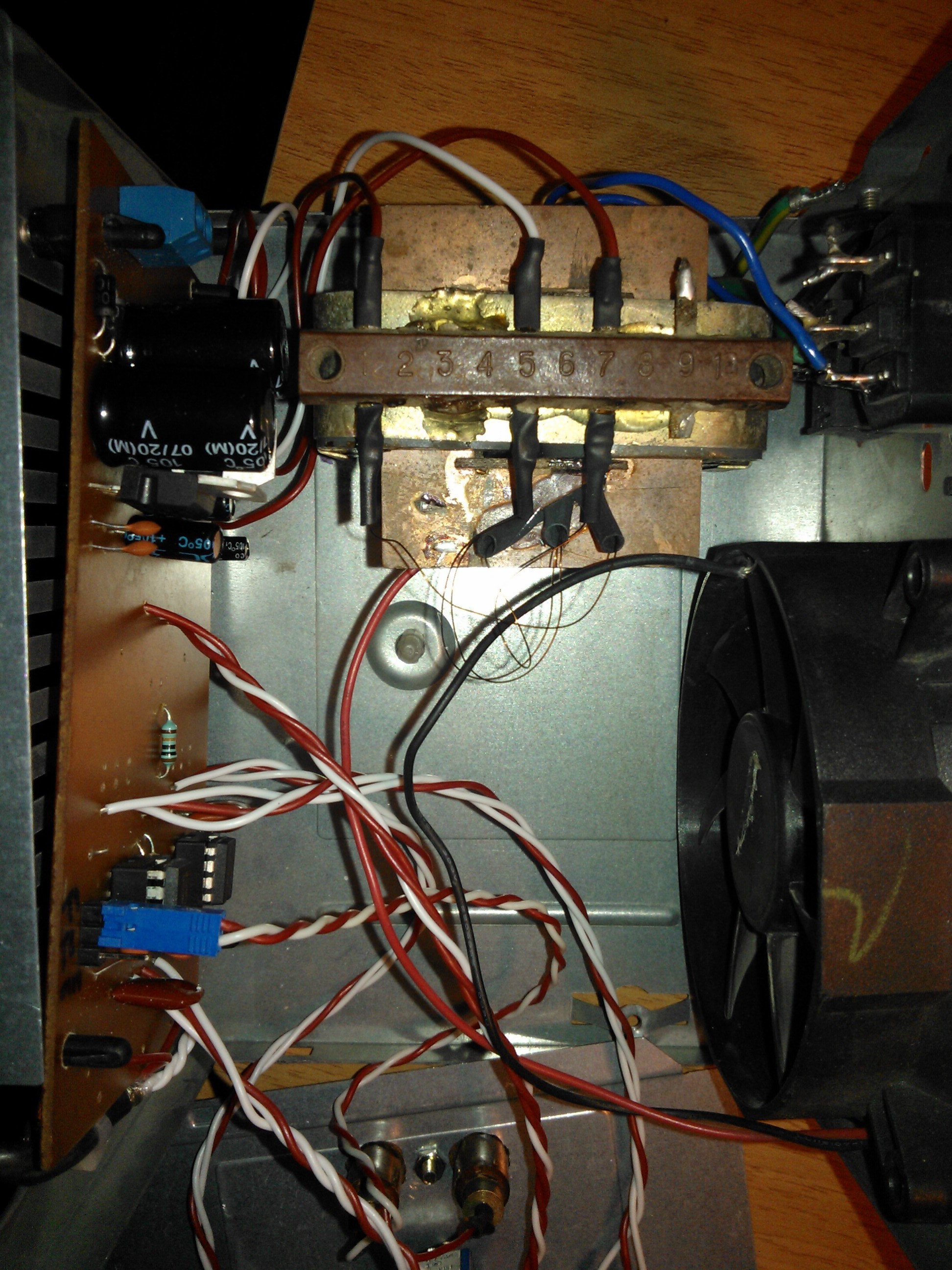

Dövrənin PCB də qurulması.
Dövrənin PCB də qurulması.

WP_000433 WP_000434 WP_000435
